HZ-JDB grafit kobber bøsning: Vedligeholdelsesfri kobberlegering bøsninger

Zhejiang Huazhou Technology Co., Ltd. fremstiller HZ-JDB grafit kobber ærme familie — kobberlegeringsbøsninger med indstøbt massivt grafit smøremiddel, der kører uden oliering i høj belastning, intermitterende og oscillerende bevægelse. Vi producerer disse som en Kina HZ-JDB grafit kobber sleeve producent fra vores Nanxun, Huzhou fabrik, og leverer standard metriske størrelser og brugerdefinerede udstyrskonfigurationer til bilproduktionslinjer, vandkontrol porte, plast maskineri, punch-press periferi, turbiner og lignende udstyr.

Sortimentet dækker lige ærmer, flange ærmer og højhårdhed grafit skydere. Hver variant bruger det samme arbejdsprincip: grafitpropper fordelt gennem en bronze- eller messingmatrix afsætter en overføringsfilm på akslen, så lejet opretholdes en lav friktionskoefficient, selv når fedt eller olie ikke kan efterfyldes.

Vores HZ-JDB-sortiment og hvor hver type passer

Vi leverer tre produkttyper under kategorien HZ-JDB grafit kobber sleeve. Valget, belastningen af ​​belastningsretningen husets design og om applikationen har behov for aksial placering eller en glidende flade.

Til applikationer, der også har brug for en smurt metalgrænseflade, er vores HZ-090 enkeltmetalkobberbøsning og HZ-800 bimetalkompositlejedæksel olie-rille og stål-backed muligheder inden for samme fabrik.

Materialeeekarakterer og arbejdsgrænser

Vi bearbejder HZ-JDB bøsninger fra flere kobberlegeringskvaliteter, så lejet kan tilpasses til belastning, temperatur og smøreforhold. Tabellen nedenfor opsummerer de vigtigste tekniske indekser, vi arbejder efter, når vi udarbejder et forslag.

JDB-1 er vores generelle kvalitet til blandet tør og olieret brug, inklusive vandeksponering. JDB-2 passer til positioner med lav belastning og høj temperatur. JDB-3 sparer omkostninger ved at kombinere en stålbagside med en bronzeforing. JDB-4 erstatter JDB-2, hvor de mekaniske krav er lavere. JDB-5 er den forstærkede kvalitet til tunge hejsestøtter, men dens stålmatrix er ikke beregnet til kontakt med vand, syre eller alkali.

Størrelser, tolerancer og konfigurationsmuligheder

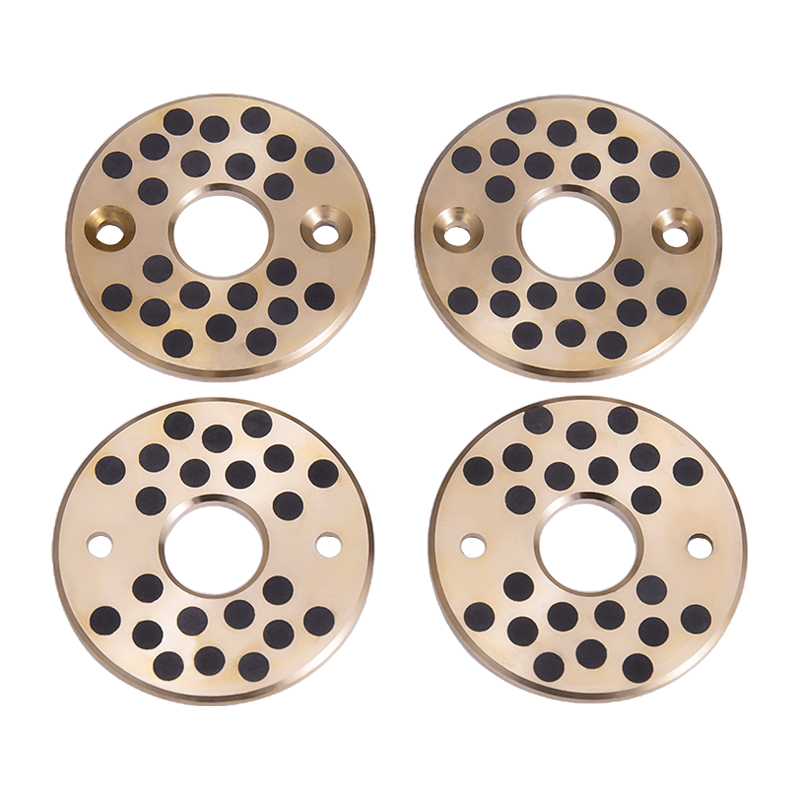

Lige HZ-JDB ærmer produceres i standard metriske størrelser fra 8 mm til 150 mm boring, med yderligere størrelser tilgængelig på forespørgsel. Flangede HZ-JFB-manchetter løber fra 10 mm til 120 mm boring med flangediametre tilpasset husets skulder. HZ-JSP grafitskydere leveres i bredder fra 28 mm til 150 mm og længder fra 75 mm til 350 mm.

• Boringstolerance: F7 for lige ærmer, med flangevarianter holdt i samme pasform.
• Udvendig diameter: m6 til prespasning i et bearbejdet hus.
• Længdetolerance: −0,30 til −0,10 mm på standard lige ærmer.
• Grafitstikmønster: standardfordeling eller justering til belastningszone og bevægelsestype.
• Flangemuligheder: almindelig flange, affaset flange eller flange med monteringshuller.
• Overfladefinish: bearbejdet boring og OD, med valgfri olieriller eller smørehuller.

Vi producerer også relaterede selvsmørende produkter såsom HZ-10 selvsmørende lejer og HZ-20 grænsesmurte lejer, når et projekt har brug for en blanding af lejetyper fra én leverandør.

Applikationsstilpasnings- og procesbetingelser

HZ-JDB grafitkobbermanchetter anvendes, hvor smøreintervaller ikke kan opretholdes pålideligt. Den indlejrede grafit giver en kontinuerlig solid smørefilm, så lejet bliver ved at arbejde under støvede, tørre eller høje varme forhold. Typiske stillinger omfatter bil- og lokomotivproduktionslinjer, turbineforbindelser, reservoirbearbejdnings- og ulykkesdøre, plastikmaskineri, periferiudstyr til stansepresser og entreprenørmaskiner.

For høj belastning, intermitterende eller oscillerende bevægelse bærer kobberlegeringsmatrixen trykbelastningen, mens grafitten reducerer friktionen ved kontaktfladen. Kobbers termiske ledningsevne hjælper med at sprede varme genereret ved lejegrænsefladen, hvilket understøtter stabil drift i kontinuerligt udstyr.

Kvalitetskontrol og accept

Vores anlæg opererer under et kvalitetsstyringssystem og har IATF16949-certificering for levering af biler. Vi inspicerer indgående kobberlegering, kontrollerer grafitpropplacering og kontrollerer boring, OD og længde i forhold til tegningen før pakning. Til projektordrer kan vi levere dimensionelle inspektionsoptegnelser og materialecertifikater med forsendelsen.

Accepttest dækker typisk pasform, overfladetilstand, grafitfordeling og, hvor det er nødvendigt, og indkøringskontrol på stikprøvebasis. Vi aftaler inspektionsplanen med kunden inden produktion, så de leverede bøsninger matcher tegningen og arbejdsbetingelserne.

Oplysninger, vi bruger til at konfigurere din løsning

For at udarbejde et passende forslag til HZ-JDB grafit kobber manchet, har vi brugt til følgende projekt input. Jo mere fuldstændige dataene er, jo mere præcise kan vi matche kvalitet, størrelse og grafitmønster.

• Akseldiameter og husboring, med toleranceklasse.
• Radial belastning, aksial belastning og bevægelsesretning (roterende, oscillerende eller lineær).
• Driftstemperaturområde og omgivende forhold (støv, vand, kemikalier).
• Hastighed og driftscyklus, inklusive start-stop-frekvens.
• Smøretilstand: tør, olieret, fedt- eller vandsmurt.
• Manchetlænge, ​​flangekrav og eventuelle monteringsbegrænsninger.
• Årlig mængde og leveringsplan.
• Tegning eller prøve, hvis en brugerdefineret profil er nødvendig.

Send disse detaljer gennem vores produktforespørgsel, og vi vil bekræfte den anbefalede kvalitet, dimensioner og grafitlayout. Prøver produceres på 3 dage, og vores daglige produktion når op på 500.000 styk på tværs af de selvsmørende lejelinjer.

Installation, vedligeholdelse og servicevenlighed

HZ-JDB bøsninger monteres ved prespasning i et bearbejdet hus. Den udvendige m6-diameter og F7-boringen skaber den nødvendige interferens for at holde ærmet uden yderligere fastgørelsesanordninger. For flangetyper sidder flange mod husets overflade og forhindrer aksial bevægelse. Vi anbefaler en indføringsfasning på husets boring for at undgå at beskadige grafitpropperne under monteringen.

Når lejet er installeret, behøver det ingen rutinemæssig smøring. Vedligeholdelsestjek fokuserer på sliddybde, akseloverfladetilstand og ethvert tegn på overophedning. Fordi grafitfilmen er selvfornyende, fortsætter bøsningen med at fungere, situation den indledende smørefilm forstyrres. Udskiftning sker efter samme pres-fit procedure, og vi leverer reservebøsninger til den originale tegning.

Ofte stillede spørgsmål

Hvad er forskellen mellem HZ-JDB og HZ-JFB?

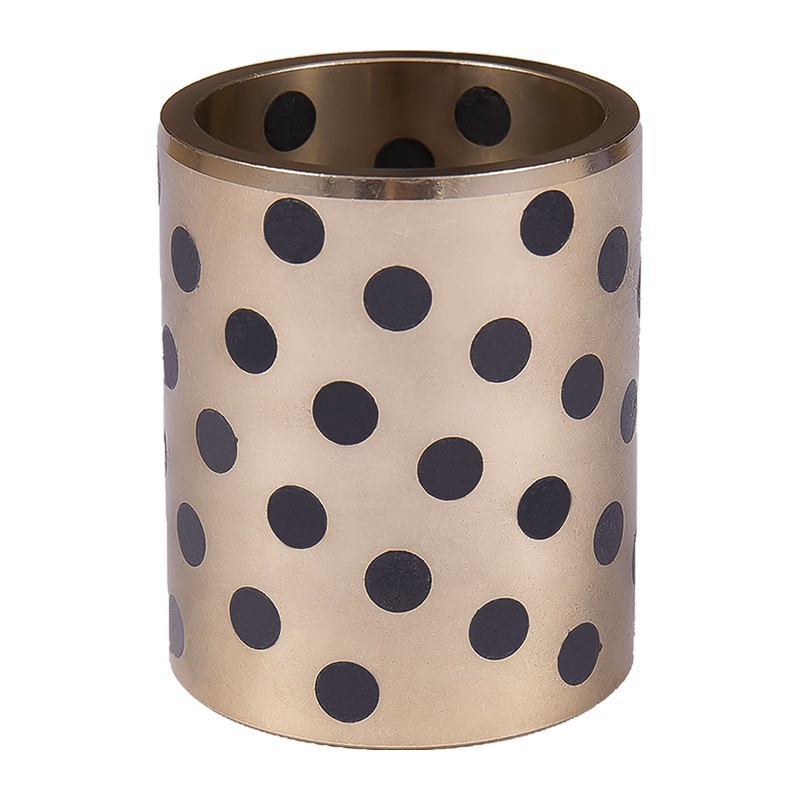

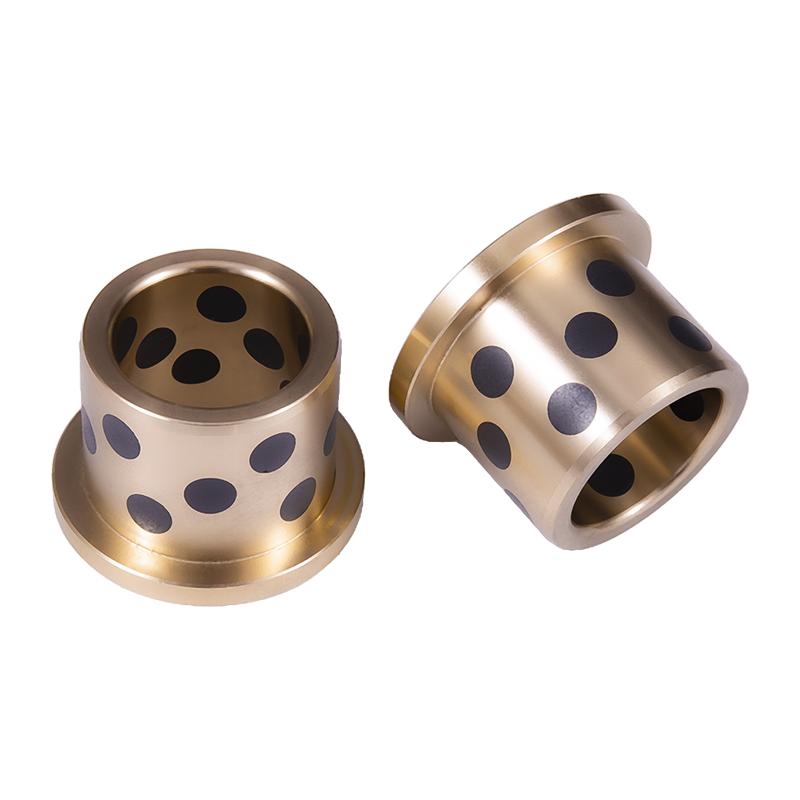

HZ-JDB er en lige cylindrisk bøsning til radiale belastninger. HZ-JFB tilføjer en integreret flange, der placerer lejet aksialt og fordeler belastningen over et større husområde. Begge bruger det samme kobber-grafit selvsmørende princip.

Kan HZ-JDB bøsninger løbe helt tørre?

Ja. Den indstøbte grafit giver solid smøring, så lejet fungerer uden olie eller fedt. Tørløb er almindeligt i støvede, høje temperaturer eller utilgængelige positioner, hvor smøring ville være upraktisk.

Hvilken kvalitet skal jeg vælge til høj belastning og høj temperatur?

JDB-1 klarer almindelig højbelastning op til 100 N/mm² og 300 °C. JDB-5 understøtter op til 250 N/mm² til tunge hejsestøtter, men er ikke til vand, syre eller alkali. JDB-2 og JDB-4 dækker positioner med lavere belastning og høj temperatur.

Producer du brugerdefinerede størrelser og grafitmønstre?

Vi bearbejder tilpassede boringer, længder, flanger og grafitfordelinger ud fra kundetegninger. Standard metriske størrelser dækker 8–150 mm boring for lige ærmer og 10–120 mm for flangetyper, med yderligere størrelser tilgængelig på anmodning.

Hvilke oplysninger har du brug for til et tilbud?

Aksel- og husdimensioner, belastning, hastighed, temperatur, smøretilstand, mængde og leveringsplan. En tegning eller prøve hjælper os med at bekræfte den nøjagtige konfiguration. Vi besvarer henvendelser inden for 12 timer efter arbejdsdagen.

Hvordan pakker og leveres bøsningerne?

Bøsninger er pakke til at beskytte de bearbejdede overflader og grafitpropper under transport. Vi bekræfter emballering, mærkning og leveringsomfang med ordre og kan kombineres inspektionsoptegnelser og materialecertifikater for projektforsendelser.
