HZ-EP Engineering plastleje Producenter

Hvad HZ-EP Engineering Plastic Lejer er

HZ-EP lejer er glatte glideelementer dannet af teknisk termoplast ved sprøjtestøbning, med fiberforstærkning og hurtige smøremidler, hvor pligten kræver det. Fordi geometrien kommer fra en form snarere end en bearbejdningscyklus, kan vi producere ribber, flanger, olie- eller fedtlommer, snapfunktioner og ikke-cirkulære boringer, der ville være dyre i bronze eller stål.

Materialematricen bærer smøremidlet, så lejet løber tørt eller kun med grænsesmøring. Friktion forbliver lav i både tørre og smurte forhold, og polymeren tolererer fugtige, saltholdige og milde kemiske miljøer, hvor en metalbøsning ville korrodere. Den lave tæthed reducerer også roterende masse og transmitteret støj.

Hvor rækken passer

• Bilkomponenter — sædehængsler, pedaltap, låse- og forbindelsespunkter, motorophæng og indvendige mekanismer.
• Industrielle maskiner — transportørdrev, pakke- og etiketteringslinjer, knastfølger og lavhastighedsdrejeled.
• Medicinsk og laboratorieudstyr — fugtighedskontrollerede enheder, centrifuger og instrumenter, hvor smøremiddelforurening er uacceptabel.
• Landbrugs- og friluftsudstyr — omdrejningspunkter og forbindelsesled udsat for støv, skylning og vejr.

Vores HZ-EP produktsortiment

HZ-EP-familien er organiseret efter bevægelsestype og monteringsstil, så et projekt kan matches til den nærmeste standardgeometri, før noget værktøj diskuteres.

Materialer og kritiske specifikationer

Standard HZ-LIN-film og præcisionskvaliteter bruger en højstyrke ingeniørplastikmatrix såsom POM eller PA66, forstærket med fiber og fyldt med solide smøremidler inklusive PTFE og grafit. Smøremidlet frigiver gradvist under bevægelse, hvilket holder friktionskoefficienten i området 0,05-0,15 over omkring -40 °C til 120 °C og understøtter dynamiske PV-værdier op til omkring 1,5 MPa·m/s.

• Statisk trykstyrke — op til ca. 120 MPa for de forstærkede filmkvaliteter.

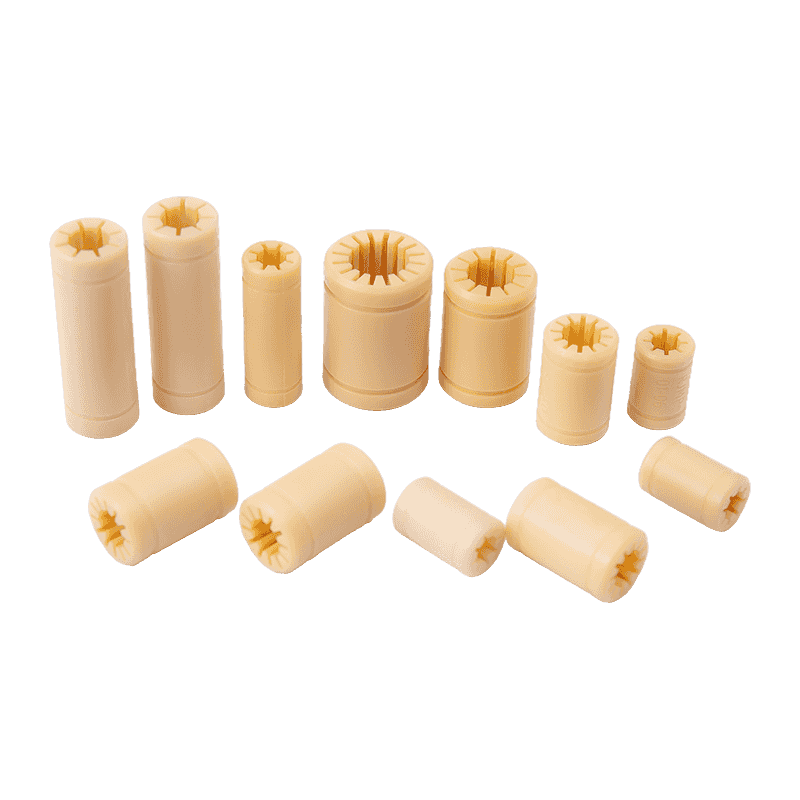

• Præcisionsboringstolerance — HZ-LIN præcisionsbøsninger holder til ca. ±0,02 mm med boringruhed Ra ≤ 0,8 µm for at undertrykke stick-slip.
• Fugtabsorption — under 0,5 % for præcisionskvaliteten, hvilket holder dimensionerne stabile i fugtkontrolleret udstyr.
• Huset passer — Præcisionsbøsninger er dimensioneret til H7-huse og trykmontering.
• Indlæs vurderinger — katalogtabeller viser dynamisk og statisk belastningskapacitet pr. borestørrelse, for eksempel LIN-00-20 ved 1125 N dynamisk og 7875 N statisk.

Fordi polymeren er kemisk inert og ikke-porøs, modstår den oxidation, fortyndede syrer og saltvandseksponering og understøtter ikke mikrobiel vækst - relevant for fødevaretilstødende og medicinske samlinger. Hårde forurenende stoffer indlejres i overfladen i stedet for at ride skaftet.

Hastighed, belastning og termisk adfærd

Termoplast fører sig anderledes end bronze under hastighed. Varme, der genereres ved glidegrænsefladen, skal forlade akslen og huset, så den tilladte PV falder, når den konstante hastighed stiger, og når den omgivende temperatur nærmer sig materialegrænsen. Vi dimensionerer lejet, så produktet af kontakttryk og glidehastighed forbliver inde i materialehylsteret ved den faktiske driftscyklus, ikke ved en nominel top.

Dimensionsstabilitet under varme er en ægte fordel: polymeren udvider sig ikke som metal, så clearance forbliver forudsigelig, og risikoen for anfald fra termisk vækstreduktion. Strukturen dæmper også harmoniske vibrationer, hvilket sænker støj og resonans i præcisionsmaskineri.

Konfigurationsmuligheder

Inden for HZ-EP-familien tilpasses vi materialekvalitet, vægtykkelse, boringstolerancebånd, flangeform, smørelommer, tætningslæber og endeaffasninger, så de passer til monteringen. Typiske konfigurationsbeslutninger omfatter:

• Basisresin og fyldstofpakke — ufyldt, fiberforstærket eller fyldt med hurtigt smøremiddel.
• Toleranceklasse for boring og udvendig diameter tilpasset til akselpasningen og husboringen.

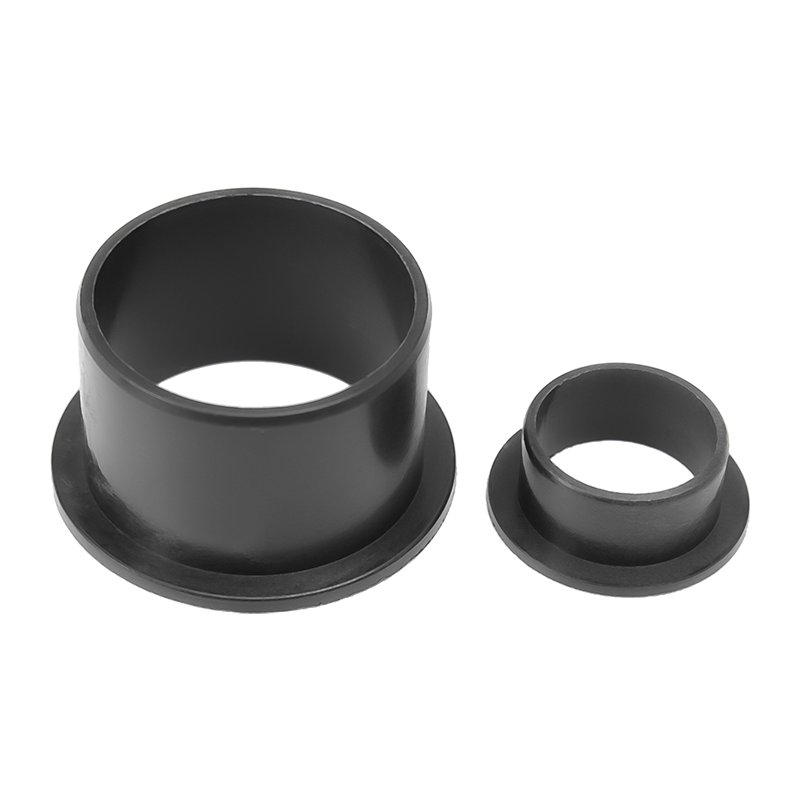

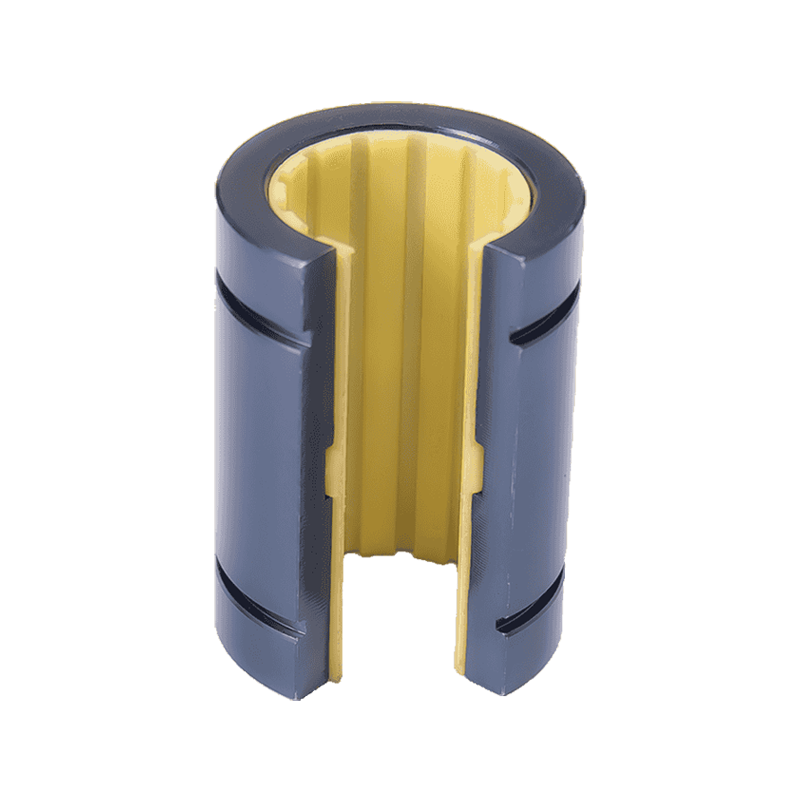

• Almindelig, flange, forseglet eller lineær glidende geometri.
• Oliehuller, fedtriller eller diamantmønstrede lommer, hvor grænsesmøring er tilgængelig.
• Farve og mærkning til samlebåndsidentifikation.

Hvor en standard katalogstørrelse ikke passerer, gennemgår vi en tegning og bekræfter, om en eksisterende form kan tilpasses eller et nyt værktøj er påkrævet. Formværktøj holdes internt, hvilket forkorter vejen fra tegning til første artikel.

Installation, montage og linjeintegration

HZ-EP lejer er designet til ligetil pres-fit montage med minimalt tryk, hvilket reducerer risikoen for boring forvrængning på linjen. Præcisionskvaliteter er kompatible med H7-huse; glidefilmkvaliteterne leveres med bundhuls-samlingsstegninger, så husets kedelige, rillebredde og fastholdelsesfunktioner kan bearbejdes, så de matcher.

Til automatiseret samling kan vi definere indføringsfasninger, fastholdelsesskuldre og orienteringsfunktioner og levere den dimensionelle rapport, der er nødvendig for at indstille pressekraft og slag. Akselfinish betyder lige så meget som lejet: En slebet, hærdet aksel i Ra 0,2–0,8 µm området giver den mest stabile friktionsadfærd, mens meget ru aksler fremskynder slid.

Kvalitetskontrol og accept

Produktionen kører på mere end 280 sæt specialudstyr med 50 automatiske produktionslinjer, understøttes af interne støbeforme og et teknisk team på over 150 personer. Dimensionel inspektion dækker boringsdiameter, udvendig diameter, vægtykkelse, flangegeometri og længde i forhold til den aftalte tegning.

• Første artikelinspektion og dimensionsrapport før batchfrigivelse.
• Materiale- og batchsporbarhed gennem støbning og efterbehandling.
• Prøveudtagningsplaner aftalt pr. projekt for kritiske karakteristika.
• Certificeringsdokumentation tilgængelig for automotive og industrielle programmører, herunder IATF16949 og kvalitetsstyringssystem.

Acceptkriterier er fastsat i tegningen og inspektionsplanen før produktion, så begge sider måler de samme egenskaber på samme måde.

Oplysninger, vi bruger til at konfigurere din løsning

For at gå fra en forespørgsel til en hurtig konfiguration og tilbud, arbejder vi ud fra nedenstående driftsdata. Hvor en værdi endnu ikke er fastsat, kan vi foreslå et udgangspunkt og bekræfte det mod ansøgningen.

Vedligeholdelse, reservedele og servicevenlighed

Selvsmørende HZ-EP lejer fjerner fedtledningen, eftersmøringsintervallet og den tilhørende nedetid. I brug er slid progressiv og forudsigelig; udskiftning er en udpresnings- og indpresningsoperation med samme husboring. Vi beholder formregistreringer, så gentagne ordrer reproducerer den originale geometri, og vi kan levere erstatningsbatcher mod den originale tegningsreference.

Til programmer i store mængder anbefaler vi, at du opbevarer en defineret reservemængde hos kunden i stedet for at stole på nødforsendelser, og vi kan pakke dele i linjeklare kits eller bulkcontainere, så de passer til modtageprocessen.

Dokumentation, pakning og leveringsomfang

Hver ordre ledsages af den dokumentation, der er aftalt på tilbudsstadiet: dimensionsrapporter, materialedeklarationer og certificeringsskopier, hvor programmet kræver det. Emballage er specificeret pr. del - bulkposer, lagbakker eller individuel beskyttelse til præcisionsboringer - så dele ankommer uden overfladeskader.

Leveringsomfang bekræfter skriftligt inden produktion, dækning af mængde, emballage, mærkning og de medfølgende kontroldokumenter. Prøver produceres på tre dage til standardkonfigurationer, hvilket giver mulighed for en pasform og funktionskontrol, før der forpligtes til en fuld batch.

Ofte stillede spørgsmål

Kan HZ-EP lejer køre helt tørre?

Ja. Det hurtige smøremiddel i polymermatrixen giver glidegrænsefladen, så der kræves ikke eksternt fedt eller olie. Tørløb er den normale betingelse for film- og præcisionskvaliteter; hvor der er en fedtrille eller oliehul, er det der for at forlænge levetiden under højere PV-belastning, ikke som et obligatorisk krav.

Hvilken skaftfinish og -tolerance skal det sammenkoblede skaft have?

En jordaksel i Ra 0,2–0,8 µm området giver den mest stabile friktion og slidadfærd. Akseltolerance skal aflæses sammen med boringstolerancebåndet i katalogtabellen, fordi løbeafstanden er forskellen mellem dem. Vi bekræfter parret mod tegningen før frigivelse.

Hvordan vælger jeg mellem præcisionsbøsningen og glidefilmen?

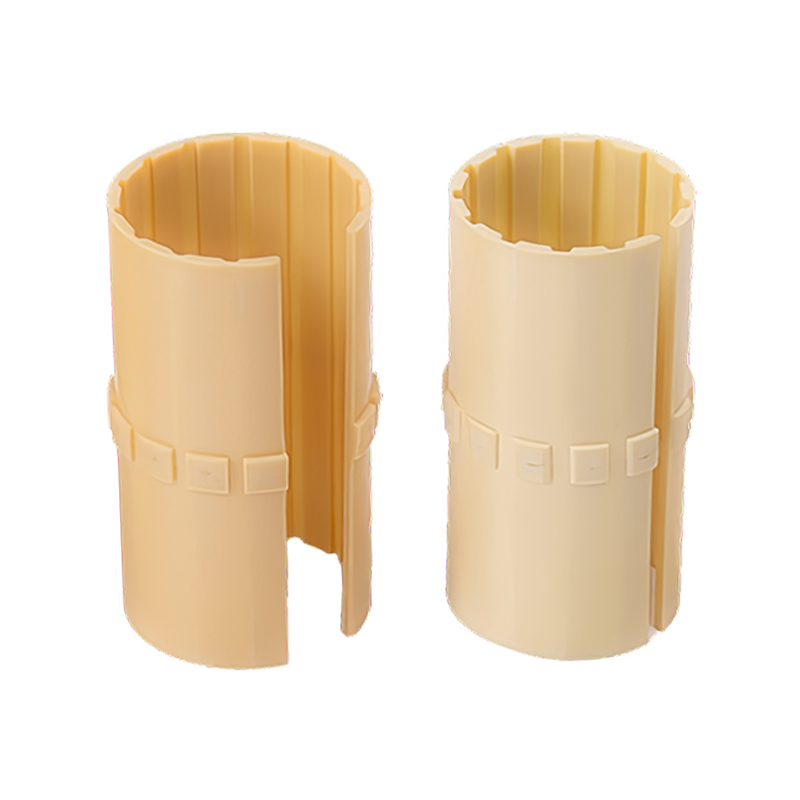

Præcisionsbøsningen er en støbt eller bearbejdet komponent med en snæver boringstolerance og en tyk væg, velegnet til prespasning i et H7-hus og til oscillerende eller mikrobevægelsesopgaver. Glidefilmen er et tyndvægget indpakket element til større husboringer og billigere montager og fås i almindelige og forseglede versioner.

Kan du producere en ikke-standard størrelse eller geometri?

Ja. Med internt formværktøj og et teknisk team på mere end 150 personer tilpasser vi eksisterende forme eller udvikler nye til ikke-cirkulære boringer, flanger, fastholdelseselementer og tætningslæber. Send tegningen med driftsdata og vi bekræfter gennemførligheden og værktøjsruten.

Hvad er den typiske leveringstid for prøver og produktion?

Prøver til standardkonfigurationer fremstilles på tre dage. Produktionstidspunktet værktøj kan bruges, eller en ny støbeform er påkrævet, og bekræftes i tilbuddet, når tegningen og det årlige volumen er fastlagt.

Hvilke dokumenter følger med en forsendelse?

Dokumentation aftaler pr. program og kan omfatte dimensionsinspektionsrapporter, materialedeklarationer og certificeringsskopier. Det nøjagtige sæt er angivet i ordrebekræftelsen, så den modtagede inspektion ved, hvad de kan forvente.
