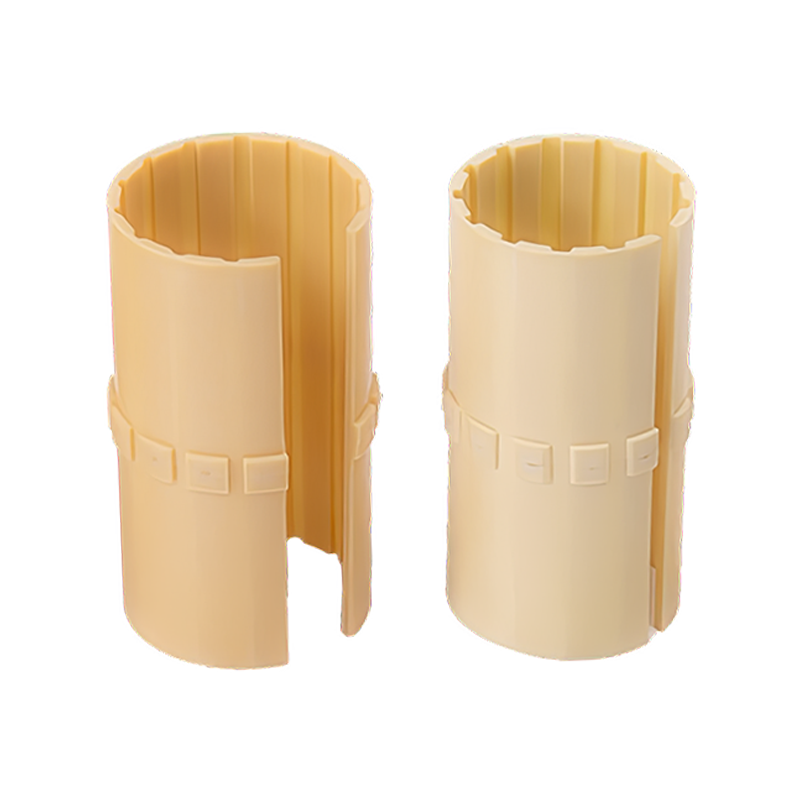

HZ-LIN Forseglet ingeniørplast leje glidefilm

HZ-LIN Engineering Plastic Bearing Glide Film er fremstillet af avancerede fiberforstærkede polymerer indlejret med solide smøremidler, hvilket sikrer enestående slidstyrke og vedligeholdelsesfri drift. Dens optimerede blanding af basisharpiks, forstærkende fibre og mikro-indkapslede smøremiddelpartikler muliggør konsekvent friktionsreduktion på tværs af varierende belastninger og hastigheder.

Materiale: Teknisk plastmatrix med høj styrke (f.eks. POM, PA66) med indlejrede faste smøremidler (PTFE, grafit).

Design:
Selvsmørende via kontrolleret frigivelse af smøremiddelpartikler under bevægelse.
Korrosionsbestandig, kemisk-inert og immun over for støvindtrængning.
Letvægts med høj trykstyrke (op til 120 MPa statisk belastning).

Ydeevne:
Lav friktionskoefficient (μ=0,05–0,15) over -40°C til 120°C.
Fremragende PV-værdi (≤1,5 MPa·m/s) til dynamiske applikationer.
Absorberer hårde forurenende stoffer uden at gå på kompromis med overfladens integritet.
Anvendelser: Transportbåndssystemer, pakkemaskineri, landbrugsdrejetapper og lavhastighedsdrejeled.

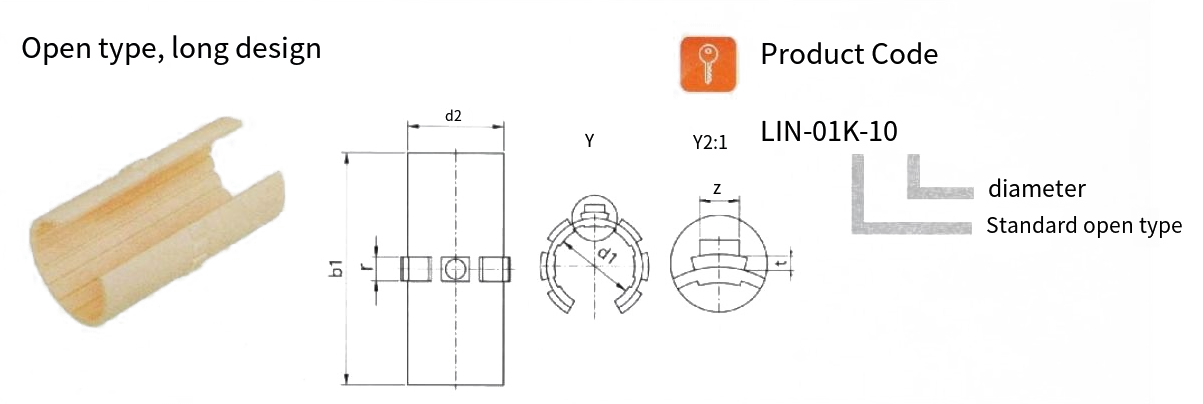

Velegnet til understøttelse af aksler
Størrelse: mm

Produktkode	d1	tolerance	D2	b1	r	t	Med	Vægt g
LIN-01-10	10	0,030 0,070	12	28	3	0.8	2.5	0.9
LIN-01-12	12	0,030 0,070	14	31	3	0.8	3	1.16
LIN-01-16	16	0,030 0,070	18	35	3.5	0.8	3.5	1.70
LIN-01-20	20	0,030 0,070	23	44	5	0.8	3.5	4.16
LIN-01-25	25	0,030 0,070	28	57	5	0.8	A	6.98
LIN-01-30	30	0,040 0,085	34	67	5	0.8	4	12.35
LIN-01-40	40	0,040 0,065	44	79	6	1.3	5	20.18
LIN-01-50	50	0,050 0,100	55	99	7	1.3	6	38.60

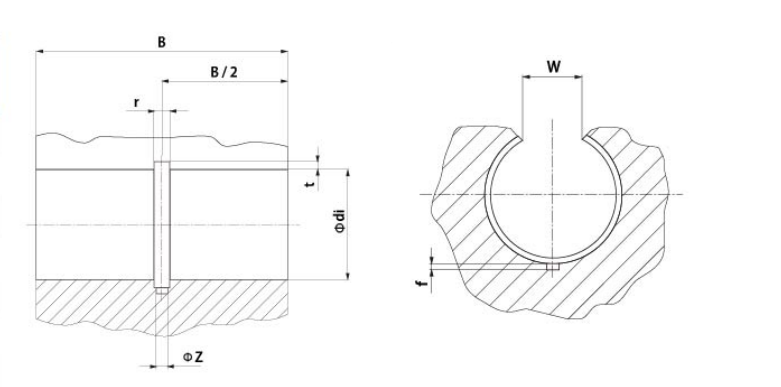

Samlingstegningstest for basishullet på glidende film LN-01
Størrelse: mm

Produktkode	Akse Φ	af H7	B h10	W 0.2	r	t	f	z
LIN-01-10	10	12	29	7.3	3	1.0	1.0	2.6
LIN-01-12	12	14	32	9	3	1.0	1.5	3.1
LIN-01-16	16	18	36	11.6	3.5	1.0	1.7	3.6
LIN-01-20	20	23	45	12	5	1.0	2.0	3.6
LIN-01-25	25	28	58	14.5	5	1.0	2.0	4.1
LIN-01-30	35	39	70	16.6	5	1.0	2.0	4.1
LIN-01-40	40	44	80	21	6	1.5	2.5	5.1
LIN-01-50	50	55	100	25.5	7	1.5	2.5	6.1

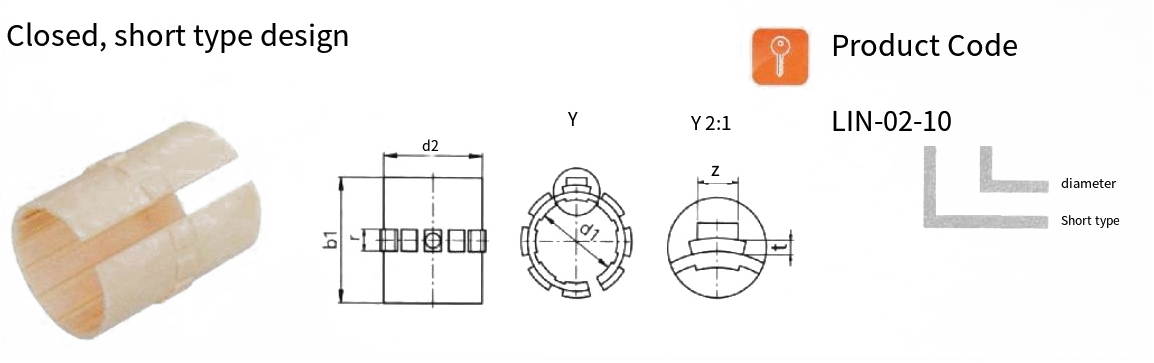

LIN glidende film

Størrelse: mm

Produktkode	d1	Offentligt ærinde	D2	b1	r	t	z	F maksimal værdi dynamik P=5MPa[N]	F maksimal værdi statisk tilstand P=35MPa[N]	Vægt g
LIN-02-10	10	0,030 0,070		25		0.8	2.5	650		1.02
LIN-02-12	12	0,030 0,070	14	27	3	0.8	3	840	5880	1.27
LIN-02-16	16	0,030 0,070	18	29	3.5	0.8	3.5	1200	8400	1.82
LIN-02-20	20	0,030 0,070	23	29	5	0.8	3.5	1500	10600	3.27
LIN-02-25	25	0,030 40,070	28	39	5	0.8	4	2500	17500	5.75
LIN-02-30	30	0,040 0,065	34	49	5	0.8	4	3750	26250	11.28
LIN-02-35	35	0,040 0,065	39	59	5	1.3	4	6000	42000	17.94
LIN-02-40	40	0,040 0,086	44	59	6	1.3	6	7200	50400	27.00
LIN-02-50	50	0,050 0,100	56	69	7	1.3	6	8750	61250	32.56

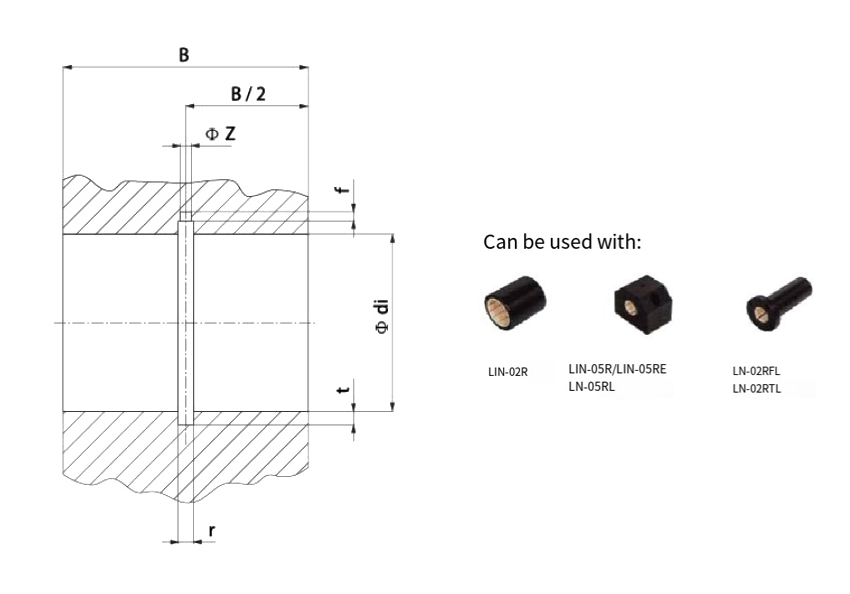

Samlingstegningstest for basishullet på glidende film LN-02
Størrelse: mm

Produktkode	Aksel Φ	di H7	B h10	r	t	f	z
LIN-02-10	10	12	26	3	1.0	1.0	2.6
LIN-02-12	12	14	28	3	1.0	1.5	3.1
LIN-02-16	16	18	30	3.5	1.0	1.7	3.6
LN-02-20	20	23	30	5	1.0	2.0	3.6
LIN-02-25	25	28	40	5	1.0	2.0	4.1
LIN-02-30	30	34	50	5	1.0	2.0	4.1
LIN-02-35	35	39	60	6	1.5	2.5	5.1
LIN-02-40	40	44	60	7	1.5	2.5	6.1
LIN-02-50	50	55	70	7	1.5	2.5	6.1
