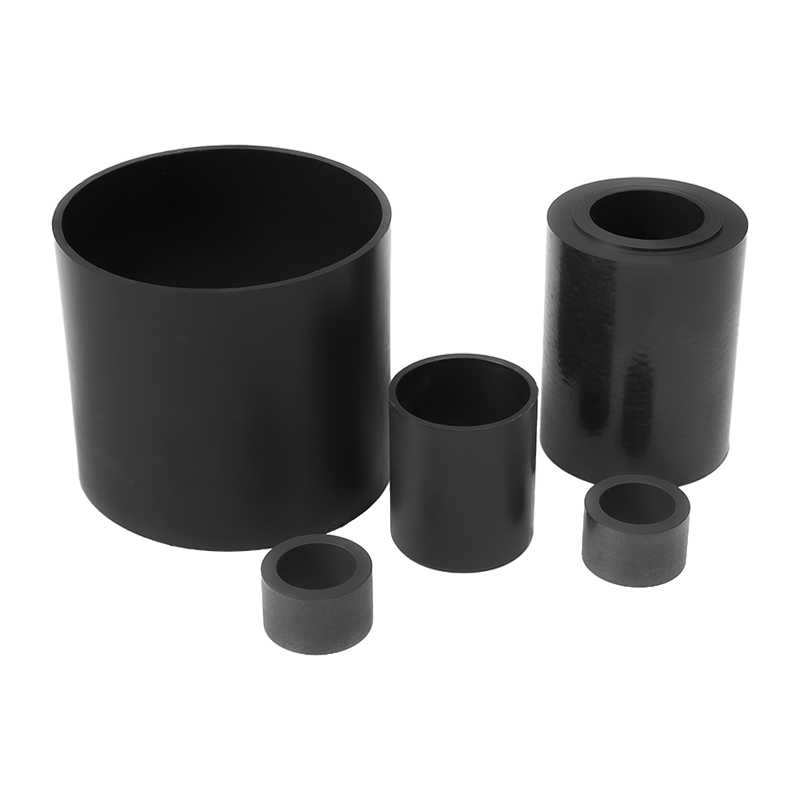

HZ-GSM Engineering plast glideleje

Det mest populære G-materiale i verden. G-seriens lejer kan opfylde forskellige behov inden for en lang række områder - de er virkelig alsidige. Typiske applikationer omfatter mellem- til høje belastninger, moderate driftstemperaturer og hastigheder.

Tør drift, vedligeholdelsesfri
Slidstyrke
Modstandsdygtig over for støv og snavs
Støjsvag, forureningsfri
høj ydeevne-pris-forhold

Egnede lejligheder:
Økonomisk allround leje
Vedligeholdelsesfri, tør drift
dæmpning
Høj slidstyrke
Modstandsdygtig over for støv og snavs
høj ydeevne-pris-forhold
Kan modstå moderate til høje belastninger
Driftshastighed under gennemsnittet
Anvendes til svingende og roterende bevægelser

Gælder ikke for:
Ved boring af huller på vægoverfladen er påkrævet
Når der kræves fremragende slidstyrke
Når universel kemisk resistens er påkrævet
Hvis temperaturen forbliver over 130 ℃
Bruges til undervandsapplikationer

Tabel over materialeegenskaber for plastlejer

Generel præstation		Generelle lejer	Hurtigt og ekspert i langsomme bevægelser	Vægtykkelsen er solid og stødabsorberende	Alle skafter af marathontypen bruges	Højteknologisk problemspecialister er modstandsdygtige over for høje temperaturer	Lav sugeevne og økonomisk	Generelt formål med høj mediemodstand	Kan komme i kontakt med fødevarer	Høj belastning applikationer
		G	J	M	I	X	P	H	A	Q
	tæthed	1.46	1.49	1.14	1.24	1.44	1.58	1.71	1.46	1.4
	farve	Mørkegrå	Gul	Kulsort	Gul	sort	sort	grå	hvid	sort
	Maksimal vandoptagelse kl 23°C/50 % relativ luftfugtighed [vægtprocent]	0.7	0.3	1.4	1.3	0.1	0.2	0.1	0.2	0.9
	Maksimal vandabsorption [% vægt]	4.0	1.3	7.6	6.5	0.5	0.4	0.3	1.3	4.9
	Glidende friktionskoefficient mod stålaksel [μ]	0,08- 0.15	0,06- 0.18	0,18- 0.40	0,08- 0.23	0,90- 0.27	0,06- 0.21	0,07- 0.20	0,05- 0.23	0,05- 0.15
	Maksimal PV (tørkørsel)	0.42	0.34	0.12	0.23	1.32	0.39	1.37	0.31	0.55
Mekaniske egenskaber	Elasticitetsmodul [MPa]	7800	2400	2700	3500	8100	5300	12500	2300	4500
	Trækstyrke ved 20°C [MPa]	210	73	112	125	170	120	175	88	120
	Trykstyrke [MPa]	78	60	52	61	100	66	81	78	89
	Tilladt maksimal statisk overflade tryk (20°C) [MPa]	80	35	20	60	150	50	90	28	100
	Shore D hårdhed	81	74	79	77	85	75	87	76	83
Fysiske og termiske egenskaber	Maksimal temperatur i kontinuerlig drift [°C]	130	90	80	90	250	130	200	90	135
	Maksimal temperatur under kort drift [°C]	220	120	170	180	315	200	240	110	155
	Minimum driftstemperatur [°C]	-40	-50	-40	-40	-100	-40	-40	-50	-40
	Termisk ledningsevne [W/m ·k]	0.24	0.25	0.24	0.24	0.6	0.25	0.6	0.25	0.23
	Termisk udvidelseskoefficient (ved 23°C) [K-1 · 105]	9	10	10	9	5	4	4	11	5
Elektrisk ledningsevne	Volumenmodstandsevne [Qcm]	>10 ¹³	>10 ¹³	>10 ¹³	>10 ¹³	<10 ⁵	>10 ¹³	<10 ⁵	>10 ¹²	>10 ¹⁵
Elektrisk ledningsevne	Overflademodstand [2]	>10 ¹¹	>10 ¹²	>10 ¹¹	>10 ¹²	<10 ³	>10 ¹²	<10 ²	>10 ¹¹	>10 ¹²

De metriske standarddimensioner for glidelejer er i overensstemmelse med ISO3547-1-standarderne, og der leveres specielle dimensioner

Type				Størrelse
Materiale	Lige sæt	Metrisk system	Leje	Iner meridian d1	Udvendig diameter d2	Længde b
G	S	M	B	08	10	08
J	s	M	B	08	0	08
I	S	M	B	08	0	08
H	s	M	B	08	0	08
X	s	M	B	08	10	08
A	s	M	B	08	10	08

2) Forholdet mellem affasning og d1 2) Tykkelse <1 mm, affasning=20 °

d1(mm): C1-6 C6-12 C12-30 C>30

f(mm): 0,3 0,5 0,8 1,2

d1	d1 offentligt ærinde E10	d2	Sædehul H7	b1

03	0.054 0.014	04.5	0.015	03	05
04	0.068 0.020	05.5		04	06
05		07		05	08	10
06		08		06	08	10	15
08	0.083 0.025	10		06	08	10	12	15

10		12	0.018	06	08	10	15	20
12	0.102 0.032	14		10	12	15	20
14		16		10	15	20	25
15		17		10	15	20	25
16		18		10	15	20
18		20	0.021	15	20	25
20	0.124 0.040	23		10	15	20	25	30

22		25		15	20	25	30
25		28		15	20	30

28		32	0.025	20	25	30
30		34		15	20	30	40
32	0.150 0.050	36		20	30	40
35		39		25	30	40
40		44		20	30	40	50
45		50		30	40	50
50		55	0.030	20	30	40	50

55	0.180 0.060	60		40	50	60
60		65		30	40	50	60	70

65		70		30	50	60
75		80		40	60
80		85	0.035				60	100
