1.1 Hvad er Bimetal komposit lejer ?
Bimetal kompositlejer er specialiserede komponenter designet til at give overlegen ydeevne under høje belastninger og høje slidforhold. De er fremstillet ved at binde to forskellige metaller for at danne en bærende overflade, der kombinerer de unikke egenskaber ved hvert materiale. Lejet består typisk af et stålbagsidelag for strukturel styrke og et blødere, slidbestandigt materiale som bronze eller aluminium som bæreflade. Denne kombination gør det muligt for bimetalkompositlejer at tilbyde stålets holdbarhed sammen med de friktionsreducerende egenskaber af blødere metaller.
Konstruktionen af disse lejer er konstrueret til at modstå barske driftsforhold, hvilket gør dem til et pålideligt valg til en lang række industrielle anvendelser. De to metaller bindes typisk ved hjælp af metoder som beklædning, diffusionsbinding eller ekstrudering, hvilket sikrer en holdbar og effektiv binding mellem lagene.
1.2 Fordele ved at bruge bimetal kompositlejer
Bimetal kompositlejer kommer med flere fordele, der gør dem til et ideelt valg i forskellige applikationer, fra bilindustrien til rumfart. Nedenfor er nogle af de vigtigste fordele:
Høj belastningskapacitet: Kombinationen af en stærk stålbagside med en blødere lejeoverflade gør det muligt for disse lejer at håndtere høje belastninger effektivt. Stålbagsiden giver den strukturelle styrke, der er nødvendig for at understøtte tungt maskineri og udstyr.
Fremragende slidstyrke: Lejeoverfladen, ofte lavet af materialer som bronze eller aluminium, giver fremragende slidstyrke. Denne egenskab gør bimetalkompositlejer velegnede til applikationer, hvor friktion og slid er væsentlige bekymringer.
God træthedsstyrke: Disse lejer er designet til at modstå gentagne belastningscyklusser uden at fejle, hvilket sikrer langvarig holdbarhed selv i udfordrende miljøer. Deres evne til at modstå træthed forlænger deres levetid i krævende applikationer.
Forbedret korrosionsbestandighed: Materialerne, der bruges i bimetalkompositlejer, er udvalgt for deres modstandsdygtighed over for korrosion, hvilket gør dem ideelle til brug i miljøer, hvor eksponering for fugt eller andre ætsende elementer er et problem. For eksempel er bronze- og aluminiumslegeringer meget modstandsdygtige over for rust og nedbrydning.
1.3 Anvendelser på tværs af brancher
Bimetalkompositlejer finder deres plads i en række forskellige industrier takket være deres robuste ydeevne. Her er et par bemærkelsesværdige applikationer:
Bilindustrien : Bimetal kompositlejer er almindeligt anvendt i motorkomponenter, såsom krumtapaksel- og plejlstangslejer, såvel som transmissionskomponenter som bøsninger og trykskiver. Deres høje belastningskapacitet og modstand mod slid gør dem ideelle til at modstå de krævende forhold i en motor.
Industrielle maskiner : I sektoren for tungt udstyr anvendes bimetalkompositlejer i vid udstrækning i maskiner såsom entreprenørudstyr og minemaskiner, hvor de understøtter høje belastninger og modstår slid under barske driftsforhold. Derudover spiller de en afgørende rolle i hydrauliske systemer, herunder pumper, motorer og cylindre.
Rumfart : I rumfartsindustrien bruges bimetalkompositlejer i landingsstelkomponenter og kontroloverflader. Deres evne til at fungere effektivt under ekstreme temperaturer og belastninger gør dem til et pålideligt valg til disse kritiske applikationer.
Typer af bimetal kompositlejer

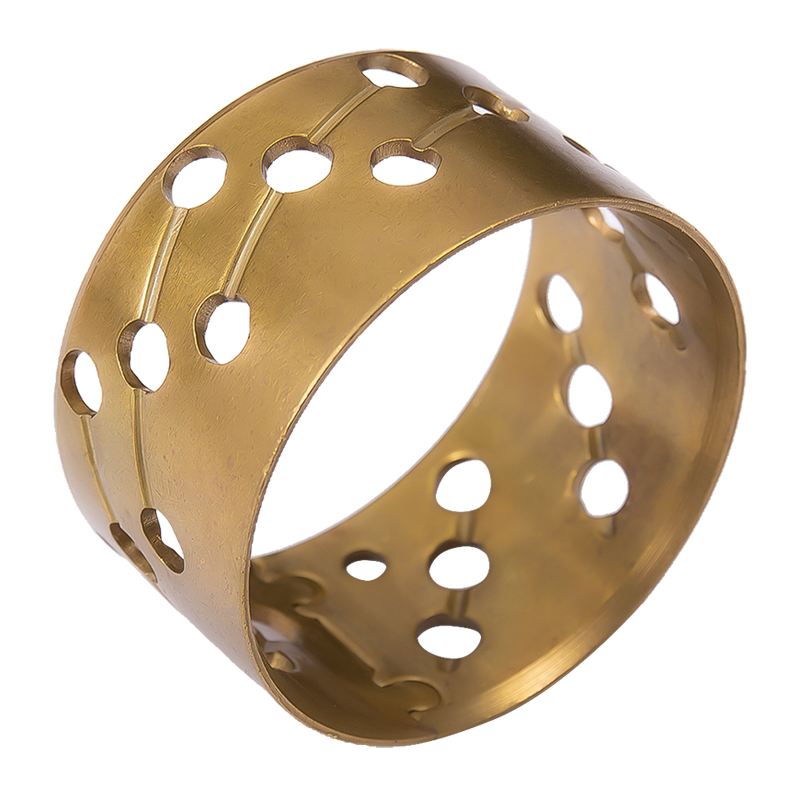

2.1 Bronzelejer med stålstøtte
Stålstøttede bronzelejer er en af de mest almindelige typer af bimetalkompositlejer, især i applikationer, der kræver både høj styrke og fremragende slidstyrke. Disse lejer består af et stålbagsidelag, der giver strukturel støtte, mens lejefladen er lavet af en bronzelegering, typisk sammensat af kobber og tin.
Beskrivelse og egenskaber
Bronze er valgt for sine fremragende tribologiske egenskaber, som omfatter høj slidstyrke, gode antifriktionsegenskaber og modstandsdygtighed over for korrosion. Stålbagsiden giver den nødvendige styrke til at understøtte tunge belastninger, mens bronzelaget giver de selvsmørende egenskaber, der er afgørende for at reducere friktionen mellem bevægelige dele.
Almindelige applikationer
Stålstøttede bronzelejer bruges ofte i automotive applikationer såsom motorlejer (krumtapaksel, plejlstang), hvor de kan håndtere høje belastninger og temperaturer. De bruges også i tunge maskiner, såsom bygge- og mineudstyr, hvor holdbarhed og modstand mod slid er kritisk.
2.2 aluminiumslejer med stålstøtte
Stålstøttede aluminiumslejer er en anden udbredt type bimetallejer, der tilbyder klare fordele i visse applikationer. Disse lejer bruger en aluminiumslegering som lejeoverflade, bundet til en stålbagside for øget styrke.
Beskrivelse og egenskaber
Aluminiumslegeringer er lettere og mere omkostningseffektive sammenlignet med bronze, og de tilbyder god korrosionsbestandighed. Aluminium har dog en lavere slidstyrke end bronze, hvilket gør det velegnet til applikationer, hvor der er lavere belastninger eller mindre barske forhold. Stålbagsiden giver stadig den nødvendige styrke til at understøtte den bærende struktur.
Almindelige applikationer
Stålstøttede aluminiumslejer bruges ofte i applikationer, hvor vægtbesparelser er vigtige, såsom i rumfarts- og bilindustrien. For eksempel er disse lejer almindeligt anvendt i flykomponenter, såsom vingeklapper og landingsstel, såvel som i transmissionskomponenter, hvor en lettere vægt er fordelagtig.
2.3 Andre materialekombinationer
Mens stål-backed bronze og aluminium lejer er de mest almindelige, er der også andre, mere specialiserede kombinationer af materialer, der anvendes i bimetal komposit lejer. Disse omfatter kombinationer med polymerer, PTFE (Polytetrafluorethylen) og andre konstruerede materialer, der passer til specifikke krav.
Oversigt over mindre almindelige, men specialiserede bimetallejer
Polymerlejer med stålstøtte: Disse lejer bruges ofte i lavbelastningsapplikationer, eller hvor støjreduktion er vigtig. Polymerlaget kan skræddersyes til at give forbedrede smøreegenskaber.
PTFE-lejer med stålstøtte: PTFE er kendt for sin lave friktion og fremragende kemikalieresistens, hvilket gør det til et valg til applikationer i barske eller korrosive miljøer. Disse lejer bruges typisk i situationer, hvor høj præcision og minimal friktion er kritisk.
Selvom disse materialekombinationer ikke er så udbredte som stål-backed bronze eller aluminium lejer, spiller de en væsentlig rolle i specialiserede applikationer, hvor traditionelle bimetal lejer måske ikke fungerer så effektivt.
Materialer, der anvendes i Bimetal komposit lejer
3.1 Stålbagside
Stål er et grundlæggende materiale, der bruges i konstruktionen af bimetalkompositlejer på grund af dets iboende styrke, holdbarhed og modstandsdygtighed over for deformation under store belastninger. Stålbagsiden giver den nødvendige strukturelle støtte til lejet, hvilket sikrer, at det kan modstå de mekaniske belastninger, der opleves i forskellige applikationer.
Anvendte ståltyper (f.eks. kulstofstål, rustfrit stål)
Kulstofstål : Kulstofstål er et af de mest almindeligt anvendte materialer til bagsiden af bimetalkompositlejer. Den tilbyder fremragende styrke, sejhed og omkostningseffektivitet, hvilket gør den ideel til tunge opgaver. Det kan dog være mere modtageligt for korrosion sammenlignet med rustfrit stål.
Rustfrit stål : Rustfrit stål er en anden mulighed, især når korrosionsbestandighed er en vigtig overvejelse. Det giver øget holdbarhed og kan fungere i mere krævende miljøer, såsom marine eller kemiske applikationer. Lejer med rustfrit stål er typisk dyrere, men tilbyder overlegen ydeevne under barske forhold.
Stålets rolle i at yde strukturel støtte
Stålbagsiden tjener som fundamentet for lejet og giver modstand mod deformation under høje belastninger. Det sikrer, at lejet bevarer sin form og funktion selv under ekstremt tryk eller belastning, hvilket bidrager til den generelle pålidelighed og levetid for lejet i drift.
3.2 Lejelagsmaterialer
Lejefladen, som er lavet af blødere metaller eller materialer, er afgørende for at reducere friktion og slid mellem bevægelige dele. Valget af materiale til det bærende lag afhænger af de specifikke krav til applikationen, herunder faktorer som belastning, hastighed og miljøforhold.
Bronzelegeringer: Sammensætning og egenskaber
Bronze er et af de mest anvendte materialer til lejelaget i bimetalkompositlejer. Bronzelegeringer består typisk af kobber, tin og andre elementer, såsom fosfor eller bly, for at forbedre specifikke egenskaber. Sammensætningen af legeringen bestemmer lejets modstandsdygtighed over for slid, korrosion og træthed.
Egenskaber : Bronze giver fremragende slidstyrke, gode friktionsegenskaber og korrosionsbestandighed. Den er ideel til applikationer, der involverer høje belastninger, og hvor smøring ikke altid er tilgængelig eller effektiv.
Aluminiumslegeringer: Sammensætning og egenskaber
Aluminiumslegeringer er et andet populært valg til lejelaget i bimetalkompositlejer, især når vægtreduktion er en prioritet. Aluminiumslegeringer er lettere end bronze og udviser god korrosionsbestandighed. De bruges ofte i rumfarts- og bilindustrien, hvor det er afgørende at reducere den samlede vægt af komponenter.
Egenskaber : Aluminiumslegeringer har typisk lavere slidstyrke end bronze, men deres lave friktionskoefficient og gode varmeledningsevne gør dem velegnede til specifikke, mindre krævende applikationer.
Andre materialer: Polymerer, PTFE
I nogle tilfælde anvendes polymerer eller PTFE (Polytetrafluorethylen) som bærende lagmaterialer. Disse materialer vælges ofte på grund af deres lave friktion, høje kemiske resistens og selvsmørende egenskaber.
Polymerer : Polymerer såsom POM (Polyoxymethylen) bruges i applikationer, der kræver lav friktion og støjreduktion. Disse materialer kan fungere godt i lettere belastninger, eller hvor der er specifikke driftsforhold (som ekstreme temperaturer).
PTFE : PTFE bruges ofte i lejer, der skal fungere med minimal smøring eller i miljøer, hvor smøremidler ikke er mulige. Den er kemisk inert og har fremragende modstandsdygtighed over for en lang række barske stoffer, hvilket gør den ideel til brug i den kemiske industri eller fødevareindustrien.
3.3 Belægninger og overfladebehandlinger
Ud over valget af materialer påføres ofte belægninger og overfladebehandlinger på de bærende lag for yderligere at forbedre deres ydeevne. Disse behandlinger kan forbedre slidstyrken, reducere friktionen og tilbyde bedre korrosionsbeskyttelse.
Hård forkromning : Dette er en almindelig overfladebehandling, der bruges til at forbedre slidstyrken på lejeoverflader, især ved højbelastningsanvendelser.
Nikkel belægning : Nikkelbelægninger påføres ofte for at give korrosionsbestandighed i mere aggressive miljøer, såsom marine eller kemisk behandling.
Keramiske belægninger : I specialiserede applikationer bruges keramiske belægninger til at øge hårdheden og slidstyrken af lejeoverfladen.
Designovervejelser for bimetalkompositlejer
4.1 Lejemål og tolerancer
Designet af bimetalkompositlejer kræver omhyggelig opmærksomhed på deres dimensioner og tolerancer for at sikre korrekt pasform og funktion i maskineriet eller udstyret. Præcision i disse aspekter er afgørende for, at lejet fungerer effektivt, minimerer slid og forhindrer for tidlig fejl.
Vigtigheden af præcise dimensioner
Præcise lejemål sikrer, at lejet passer korrekt i dets hus eller støttestruktur, hvilket giver den nødvendige støtte og stabilitet til de bevægelige komponenter. Forkerte dimensioner kan resultere i dårlig justering, overdreven friktion eller ujævn belastningsfordeling, hvilket alt sammen kan føre til for tidligt slid eller svigt.
Standard toleranceklasser
Lejer er fremstillet efter specifikke toleranceklasser for at sikre ensartethed og ensartethed i deres dimensioner. Disse toleranceklasser er designet til at tage højde for variationer i fremstillingsprocesser og samtidig bevare den nødvendige pasform. Standard toleranceklasser inkluderer:
H7 tolerance : Almindeligvis brugt til aksel- og hulpasninger i applikationer med middel præcision.
P6 tolerance : Anvendes til applikationer med højere præcision, hvor der kræves tættere pasformer.
C5 tolerance : Anvendes typisk i meget højpræcisionsapplikationer, såsom rumfart og højhastighedsmaskiner.
Valget af toleranceklasse afhænger af den specifikke anvendelse og lejets driftskrav.
4.2 Overfladefinish og smøreriller
Overfladefinishen og inklusion af smøreriller er to kritiske designovervejelser for at optimere ydeevnen af bimetalkompositlejer. Begge disse faktorer påvirker lejets evne til at reducere friktion, fordele smøremiddel og modstå slid over tid.
Effekt af overfladefinish på ydeevne
Lejeoverfladens overfladefinish spiller en væsentlig rolle for at minimere friktion og slid. En glat finish reducerer kontaktområdet mellem lejet og de bevægelige dele, reducerer friktionskoefficienten og fremmer en bedre smørefordeling. Imidlertid kan en alt for glat overflade ikke tilbageholde nok smøremiddel, hvilket fører til utilstrækkelig smøring og øget slid.
I modsætning hertil kan en struktureret eller let ru overflade fremme bedre olieretention og forbedre lejets samlede ydeevne i højbelastningsanvendelser. Valget af overfladefinish afhænger af de specifikke driftsforhold, såsom belastning, hastighed og den anvendte type smøremiddel.
Typer og fordele ved smøreriller
Smøreriller er ofte indbygget i lejeoverfladen for at lette fordelingen af smøremiddel og forbedre ydeevnen. Disse riller giver mulighed for en kontinuerlig tilførsel af smøremiddel mellem lejet og dets sammenfaldende overflade, hvilket reducerer friktionen og forhindrer metal-til-metal-kontakt. Almindelige typer smøreriller omfatter:
Lige riller : Løb langs lejets længde og bruges i højbelastningsapplikationer.
Spiralriller : Designet til at give bedre smøreflow, især ved roterende applikationer.
Smøreriller er særligt vigtige i applikationer, hvor kontinuerlig smøring ikke er mulig, eller hvor tørløb er påkrævet.
4.3 Belastningskapacitet og driftsforhold
Bæreevnen af et bimetal kompositleje er en kritisk faktor i dets design, da det bestemmer den maksimale belastning, lejet kan understøtte uden fejl. Flere faktorer påvirker lejets bæreevne, herunder de anvendte materialer, lejemålene og smøresystemet.
Faktorer, der påvirker belastningskapaciteten
Materiale styrke : Styrken af stålbagsiden og lejeoverfladematerialet påvirker lejets bæreevne direkte. For eksempel kan lejer med en tykkere stålbagside typisk understøtte højere belastninger.
Lejegeometri : Lejets form og størrelse, inklusive lejelagets tykkelse, kan påvirke, hvor jævnt belastningen fordeles over lejefladen.
Smøring : Korrekt smøring er afgørende for at reducere friktionen og fordele belastningen jævnt over lejefladen. Utilstrækkelig smøring kan føre til øget slid og reduceret belastningsevne.
Overvejelser for temperatur, hastighed og smøring
Temperatur : Lejer skal være designet til at fungere inden for et specifikt temperaturområde. Høje temperaturer kan påvirke materialeegenskaberne af både stålunderlaget og bærefladen, hvilket fører til øget slid eller reduceret belastningskapacitet. Til højtemperaturapplikationer kan der anvendes materialer med højere termisk modstand, såsom bronze eller speciallegeringer.
Hastighed : Den hastighed, hvormed lejet arbejder, påvirker også dets design. Højhastighedsapplikationer kræver lejer, der kan modstå centrifugalkræfter og opretholder stabil smøring under hurtig rotation.
Smøring : Smøringstypen (olie, fedt eller tørsmøring) og tilgængeligheden af et kontinuerligt smøresystem er vigtige faktorer for at sikre, at lejet fungerer effektivt. Valget af smøring vil påvirke friktion, slid og varmeudvikling i lejet.
Fremstillingsprocesser
5.1 Beklædnings- og limningsteknikker
Fremstillingsprocessen for bimetalkompositlejer involverer flere kritiske trin, hvor det vigtigste er beklædningen og bindingen af de to materialer. Bindingsprocessen sikrer en stærk og holdbar fastgørelse mellem stålbagsiden og lejefladen, hvilket er afgørende for lejets samlede ydeevne.
Metoder til limning af forskellige metallag
Beklædning : Beklædning er en proces, hvor et tyndt lag af et materiale (f.eks. bronze eller aluminium) bindes til et tykkere lag af et andet materiale (f.eks. stål). Dette gøres ofte ved at påføre varme og tryk for at smelte de to lag sammen. Bindingen kan ske gennem metoder såsom varmvalsning, ekstrudering eller sintring, afhængigt af de specifikke materialer, der anvendes.
Diffusionsbinding : Ved diffusionsbinding påføres varme og tryk på metallagene i en kontrolleret atmosfære for at tillade atomer fra de to materialer at diffundere og danne en metallurgisk binding. Denne proces skaber en stærk binding uden behov for klæbemidler eller fyldmaterialer, hvilket sikrer en sømløs og holdbar fastgørelse.
Eksplosiv binding : Eksplosiv binding er en højenergiteknik, hvor en kontrolleret eksplosiv ladning bruges til at accelerere et metallag på overfladen af et andet. Denne proces skaber en metallurgisk binding mellem lagene og bruges typisk til materialer, der er svære at binde ved hjælp af konventionelle metoder, såsom aluminium og stål.
Sikrer stærk og pålidelig vedhæftning
For at sikre styrken og pålideligheden af bindingen skal producenterne omhyggeligt kontrollere temperaturen, trykket og behandlingstiden under beklædningen eller bindingsprocessen. Eventuelle uoverensstemmelser i bindingen kan føre til lejesvigt, så det er vigtigt, at materialerne er ordentligt forberedt og processen er stramt kontrolleret.
5.2 Bearbejdning og efterbehandling
Når beklædningen eller limningsprocessen er afsluttet, er næste trin bearbejdning og færdiggørelse af lejet til præcise dimensioner. Dette er afgørende for at sikre, at lejet overholder de krævede tolerancer og fungerer effektivt.
Præcisionsbearbejdning for dimensionsnøjagtighed
Bearbejdning involverer skæring, slibning og drejning af lejet for at opnå de korrekte dimensioner og overfladefinish. CNC-maskiner (Computer Numerical Control) bruges ofte til at opnå høj præcision og ensartethed. Dette trin sikrer, at lejet passer korrekt i dens angivne anvendelse og vil fungere problemfrit uden overdreven slid.
Overfladebehandlingsteknikker
Efter bearbejdning behandles lejets overflade ofte for at forbedre dets friktionsegenskaber og øge dets modstandsdygtighed over for slid. Almindelige overfladebehandlingsteknikker inkluderer:
Polering : Polering af lejefladen udglatter eventuelle ru områder, hvilket reducerer friktion og slid.
Shot Peening : Denne proces involverer bombardering af overfladen med små stålkugler for at skabe et trykspændingslag, der kan forbedre lejets udmattelsesstyrke og slidstyrke.
Belægning : Nogle lejer gennemgår yderligere belægningsprocesser, såsom nikkel- eller forkromning, for yderligere at forbedre deres korrosionsbestandighed eller slidegenskaber.
5.3 Kvalitetskontrol og test
At sikre kvaliteten og pålideligheden af bimetalkompositlejer er afgørende for deres ydeevne i kritiske applikationer. Strenge test- og kvalitetskontrolforanstaltninger er nødvendige for at sikre, at hvert leje lever op til de krævede standarder.
Ikke-destruktive testmetoder
Ikke-destruktive testteknikker (NDT) bruges almindeligvis til at opdage defekter i lejet uden at beskadige det. Disse metoder omfatter:
Ultralydstest : Bruges til at kontrollere for hulrum eller revner i materialet, der kan svække bindingen mellem lagene.
Røntgeninspektion : Denne metode kan identificere interne fejl eller uoverensstemmelser i lejestrukturen.
Magnetisk partikeltestning : Bruges ofte til at detektere overflade- og undergrundsrevner, især i lejer med stålstøtte.
Ydelsestest under forskellige forhold
For at sikre, at lejet kan modstå de forhold, det vil møde under drift, gennemgår det ydeevnetest. Dette kan omfatte:
Belastningstest : For at verificere lejets evne til at understøtte den nødvendige belastning uden for stor deformation eller svigt.
Temperatur Testing : Til vurdering af lejets ydeevne under både høje og lave temperaturforhold.
Slidtest : Til måling af lejets modstandsdygtighed over for slid og dets levetid under typiske driftsforhold.
Anvendelser af bimetal kompositlejer
6.1 Automotive applikationer
Bimetal kompositlejer er meget udbredt i bilindustrien, primært i motor- og transmissionskomponenter. Disse lejer er værdsat for deres evne til at modstå høje belastninger, reducere friktion og forbedre holdbarheden, hvilket alt sammen er essentielt i bilindustrien.
Motorlejer: Krumtapaksel, plejlstang
I forbrændingsmotorer bruges bimetalkompositlejer i kritiske komponenter såsom krumtapaksler og plejlstænger. Disse lejer tåler konstant høje belastninger og rotationshastigheder, hvilket gør dem til ideelle kandidater til bimetalteknologi. Stålbagsiden giver den nødvendige strukturelle støtte, mens lejelaget (ofte bronze eller aluminium) giver fremragende slidstyrke og lav friktion.
Bimetalkompositlejer, der bruges i motorapplikationer, hjælper med at forbedre motorens effektivitet, reducere brændstofforbruget og øge motorkomponenternes samlede levetid. Deres evne til at opretholde lav friktion selv under høje temperaturer sikrer jævn drift og mindre varmeudvikling, hvilket bidrager til en bedre generel ydeevne.
Transmissionskomponenter: Bøsninger, trykskiver
Bimetalkompositlejer bruges også i transmissionskomponenter såsom bøsninger og trykskiver. Disse dele er udsat for varierende belastningsforhold, hurtige omdrejningshastigheder og betydelig belastning. Kombinationen af materialer gør det muligt for disse lejer at tilbyde både høj bæreevne og fremragende slidstyrke, hvilket sikrer pålidelig drift af transmissionssystemet.
Ud over deres holdbarhed hjælper bimetalkompositlejer i transmissioner med at forbedre systemets samlede effektivitet ved at reducere friktion og slid, hvilket fører til jævnere gearskift og reducerede vedligeholdelsesomkostninger.
6.2 Industrielle applikationer
Bimetalkompositlejer spiller også en afgørende rolle i industrielt maskineri og udstyr. Disse lejer findes i tunge applikationer, herunder entreprenørmaskiner, mineudstyr og hydrauliske systemer, hvor deres holdbarhed og slidstyrke er højt værdsat.
Tungt maskineri: Byggeudstyr, minemaskiner
Tunge maskiner, der bruges i byggeri, minedrift og andre industrisektorer, kræver komponenter, der kan modstå ekstreme belastninger og barske driftsforhold. Bimetalkompositlejer er ideelle til brug i disse maskiner, såsom i hjulnav, drivaksler og andre højbelastningskomponenter.
Disse lejer hjælper med at reducere friktion og slid, hvilket forlænger maskineriets levetid og reducerer behovet for hyppig vedligeholdelse. Kombinationen af en stærk stålbagside og et slidbestandigt lejelag gør det muligt for disse lejer at håndtere de intense kræfter, der er involveret i tunge applikationer.
Hydrauliske systemer: Pumper, motorer, cylindre
Hydrauliske systemer, som er afhængige af den kontrollerede bevægelse af væsker til at overføre kraft, drager også fordel af brugen af bimetal kompositlejer. Lejer, der bruges i pumper, motorer og cylindre, skal fungere effektivt i højtryksmiljøer og opretholde jævn drift under svingende belastninger. Bimetalkompositlejers høje belastningskapacitet og slidstyrke gør dem til et ideelt valg til disse systemer, hvilket hjælper med at reducere nedetid og øge pålideligheden af hydrauliske maskiner.
6.3 Luftfartsapplikationer
Luftfartsindustrien kræver komponenter, der kan fungere pålideligt under ekstreme forhold, såsom høje hastigheder, høje belastninger og brede temperaturområder. Bimetalkompositlejer bruges ofte i kritiske rumfartsapplikationer, hvor ydeevne, holdbarhed og vægt er afgørende faktorer.
Landingsredskabskomponenter
Bimetal kompositlejer bruges i landingsstelsystemer, hvor de udsættes for høje belastninger under start, landing og taxa. Lejerne skal understøtte vægten af flyet og sikre en jævn bevægelse af landingsstellets mekanismer. Kombinationen af høj belastningskapacitet, slidstyrke og korrosionsbestandighed gør bimetalkompositlejer velegnede til denne krævende anvendelse.
Kontroloverfladelejer
Bimetal-kompositlejer findes også i kontroloverflader såsom slagroer, elevatorer og ror. Disse lejer skal fungere under højhastighedsforhold og samtidig bevare præcis kontrol. Deres evne til at reducere friktion og modstå slid sikrer, at kontroloverflader reagerer hurtigt og præcist, hvilket er afgørende for flysikkerheden og ydeevnen.
Installation og vedligeholdelse
7.1 Korrekte installationsteknikker
Den korrekte installation af bimetalkompositlejer er afgørende for at sikre optimal ydeevne og lang levetid. Forkert installation kan føre til fejljustering, for stort slid eller lejefejl, hvilket kan kompromittere maskinens drift.
Sikring af korrekt justering
Et af de vigtigste aspekter ved installationen er at sikre, at lejet er justeret korrekt med dets tilhørende komponenter. Forskydning kan føre til ujævn belastning, hvilket kan forårsage lokalt slid, øget friktion og for tidligt lejesvigt. Det er vigtigt omhyggeligt at kontrollere lejets justering under installationen, især i roterende maskineri, hvor præcis justering er afgørende for problemfri drift.
Undgå skade under installationen
Bimetalkompositlejer, især dem med blødere lejelag som bronze eller aluminium, kan være modtagelige for beskadigelse, hvis de håndteres forkert under installationen. Skarpe stød eller forkert håndtering kan forårsage overfladeskader, hvilket kan føre til slidproblemer eller endda revner. For at undgå dette er det vigtigt at bruge de rigtige værktøjer og teknikker under installationen. Brug af beskyttelseshylstre eller polstret støtte under håndtering kan hjælpe med at forhindre skader på lejets overflade.
7.2 Smørekrav
Smøring er afgørende for den korrekte funktion af bimetalkompositlejer, da det reducerer friktionen, spreder varme og forhindrer metal-til-metal-kontakt mellem lejet og akslen eller andre bevægelige dele. Typen og mængden af påkrævet smøring afhænger af den specifikke anvendelse og driftsbetingelser.
Vigtigheden af korrekt smøring
Smøring spiller en nøglerolle i at forlænge levetiden af et bimetalkompositleje. Korrekt smøring minimerer friktionen, hvilket reducerer slid og varmeopbygning. Det hjælper også med at fordele belastningen mere jævnt over lejefladen, hvilket forhindrer lokal skade eller overophedning. Uden tilstrækkelig smøring kan lejet opleve højere slidhastigheder, øget friktion og eventuelt svigt.
Typer af smøremidler og deres anvendelser
Olie : Olie er det mest almindelige smøremiddel til kompositlejer af bimetal, især i applikationer med høj belastning og høj hastighed. Det er effektivt til at reducere friktion og varmeopbygning og kan bruges i både stænk- og tvungne smøresystemer. Mineralolier, syntetiske olier eller semisyntetiske olier kan bruges afhængigt af driftsbetingelserne, såsom temperatur og hastighed.
Fedt : Fedt bruges ofte til lejer i lavhastighedsapplikationer, eller hvor oliesmøring ikke er mulig. Det giver bedre tætningsegenskaber og kan tilbyde længerevarende smøring under visse forhold.
Tør smøring : I nogle applikationer, hvor traditionelle smøremidler ikke kan anvendes, påføres tørre smørematerialer såsom PTFE (Polytetrafluorethylen) eller MoS₂ (Molybdændisulfid) belægninger. Disse smøremidler bruges ofte i fødevareforarbejdning, renrum eller andre miljøer, hvor våd smøring kan være skadelig.
7.3 Eftersyn og udskiftning
Regelmæssig inspektion og vedligeholdelse er afgørende for at sikre bimetalkompositlejers fortsatte ydeevne. Over tid vil selv de bedste lejer vise tegn på slid, og rettidig inspektion kan forhindre uventede fejl.
Tegn på slid og beskadigelse
Overdreven støj eller vibration : Usædvanlige lyde eller vibrationer kan indikere, at lejet er slidt eller forkert justeret. Disse tegn bør behandles med det samme for at forhindre yderligere skade.
Synlig overfladeskade : Revner, ridser eller slidmærker på lejeoverfladen er klare indikatorer på, at lejet ikke længere fungerer effektivt. Disse problemer kan opstå som følge af utilstrækkelig smøring, fejljustering eller overbelastning.
Øgede driftstemperaturer : En betydelig temperaturstigning under drift er et andet tegn på, at lejet kan opleve overdreven friktion eller slid. Dette kan skyldes utilstrækkelig smøring eller beskadigelse af lejeoverfladen.
Anbefalede udskiftningsintervaller
Det anbefalede udskiftningsinterval for bimetalkompositlejer afhænger af anvendelsen, driftsbetingelserne og lejematerialet. Lejer i miljøer med høj belastning eller høj temperatur kan kræve hyppigere inspektion og udskiftning. Men med korrekt smøring og vedligeholdelse kan bimetalkompositlejer ofte holde i længere perioder, før de skal udskiftes. Regelmæssig overvågning og overholdelse af producentens retningslinjer vil hjælpe med at maksimere lejets levetid og forhindre uventet nedetid.
Fordele og ulemper
8.1 Fordele ved Bimetal Composite Lejer
Bimetal kompositlejer tilbyder en række fordele, hvilket gør dem til et fremragende valg til applikationer, der kræver høj ydeevne og holdbarhed. Disse fordele er afgørende for industrier som bilindustrien, rumfart og tunge maskiner, hvor pålidelighed og omkostningseffektivitet er afgørende.
Høj belastningskapacitet og slidstyrke
En af de primære fordele ved bimetal kompositlejer er deres høje belastningskapacitet. Stålbagsiden giver robust strukturel støtte, mens lejefladen (ofte lavet af bronze, aluminium eller andre materialer) tilbyder fremragende slidstyrke. Denne kombination gør det muligt for lejet at fungere godt under tunge belastninger, hvilket reducerer risikoen for slid eller svigt selv i krævende miljøer.
Forbedret træthedsstyrke
Bimetal kompositlejer er designet til at modstå de gentagne belastningscyklusser, der typisk ses i højhastigheds- og højbelastningsapplikationer. Kombinationen af materialer giver øget træthedsmodstand, hvilket gør det muligt for lejet at fungere pålideligt over en længere periode. Dette er især vigtigt i applikationer som motorlejer, hvor komponenter udsættes for konstant belastning.
Omkostningseffektivitet
Bimetal komposit lejer tilbyder en omkostningseffektiv løsning, især sammenlignet med fuld metal eller keramiske lejer. Stålbagsiden er typisk billigere end andre materialer, og kombinationen af materialer kan give overlegen ydeevne til en lavere pris. Derudover hjælper den lange levetid og reducerede vedligeholdelseskrav til bimetalkompositlejer med at reducere de samlede driftsomkostninger.
8.2 Begrænsninger og overvejelser
Mens bimetalkompositlejer byder på adskillige fordele, er der også nogle begrænsninger og overvejelser, du skal huske på, når du vælger dem til en specifik anvendelse.
Potentiale for korrosion i visse miljøer
På trods af de korrosionsbestandige egenskaber af materialer som bronze og aluminium, kan bimetalkompositlejer stadig være modtagelige for korrosion i visse miljøer. For eksempel kan udsættelse for stærkt sure eller alkaliske forhold føre til nedbrydning af lejematerialet. Derudover skal der i applikationer, hvor fugt eller kemikalier er fremherskende, være ekstra opmærksom på valg af materialer og belægninger for at forhindre korrosion.
Fremstillingens kompleksitet
Fremstillingsprocessen for bimetalkompositlejer kan være mere kompleks og tidskrævende sammenlignet med standard lejedesigns. Binding af to forskellige metaller kræver specialiserede teknikker, såsom beklædning, diffusionsbinding eller eksplosiv binding, for at sikre en stærk og pålidelig binding. Denne kompleksitet kan føre til højere indledende produktionsomkostninger og kan kræve strengere kvalitetskontrolforanstaltninger.
Begrænset ydeevne i ekstreme miljøer
Selvom bimetalkompositlejer fungerer godt i en lang række applikationer, er de muligvis ikke egnede til ekstremt høje temperaturer eller højhastighedsmiljøer. Til applikationer, der kræver ekstrem ydeevne, såsom i nogle rumfarts- eller højtydende racingapplikationer, kan specialiserede materialer som keramik eller avancerede legeringer være mere passende. Derudover kan bimetal lejer have begrænsninger i miljøer, hvor lejeoverfladen er udsat for alvorligt slid eller korrosion over lange perioder.
Fremtidige tendenser inden for bimetalkompositlejer
9.1 Materielle innovationer
I takt med at industrier fortsætter med at udvikle sig, gør behovet for avancerede materialer og teknologier også det. Fremtiden for bimetalkompositlejer vil sandsynligvis blive formet af materialeinnovationer, der tilbyder forbedret ydeevne, øget levetid og evnen til at modstå mere ekstreme driftsforhold.
Udvikling af nye legeringskombinationer
Forskere udforsker konstant nye legeringskombinationer, der yderligere kan forbedre egenskaberne af bimetalkompositlejer. For eksempel udvikles legeringer med øget modstandsdygtighed over for slid, højere udmattelsesstyrke og forbedret korrosionsbestandighed. Disse innovationer vil sandsynligvis forlænge lejets levetid i barske miljøer, hvilket reducerer behovet for hyppige udskiftninger og forbedrer den samlede effektivitet.
Især bil- og rumfartsindustrien vil sandsynligvis se fremskridt inden for letvægtslegeringskombinationer. For eksempel kunne der være øget brug af avancerede aluminiumslegeringer, som tilbyder både styrke og reduceret vægt, hvilket gør dem ideelle til højtydende køretøjer og fly.
Brug af avancerede belægninger
Udviklingen af avancerede belægninger til bimetalkompositlejer er en anden lovende tendens. Disse belægninger kan forbedre slidstyrken, korrosionsbeskyttelsen og smøreevnen af lejeoverfladen, hvilket fører til længere levetid og bedre ydeevne. Nye belægninger, såsom diamantlignende kulstof (DLC) eller keramiske belægninger, kunne introduceres for at forbedre lejets evne til at fungere under ekstreme belastninger og temperaturer.
9.2 Design- og fremstillingsfremskridt
Efterhånden som fremstillingsteknologierne udvikler sig, vil der være muligheder for at forbedre både design- og produktionsprocesserne for bimetalkompositlejer, hvilket resulterer i mere effektive, omkostningseffektive og højtydende produkter.
Optimeret lejedesign
Fremtidige fremskridt inden for beregningsdesign og simuleringsværktøjer kan føre til optimerede lejegeometrier, der bedre fordeler belastninger og reducerer slid. Ved at bruge simuleringssoftware kan producenter teste forskellige lejedesign før produktion, hvilket muliggør udvikling af lejer, der yder endnu mere effektivt og med længere levetid.
For eksempel kan forbedringer i overfladeteksturering og inkorporering af flerlagsdesign hjælpe med at opnå bedre fastholdelse af smøring og reducere friktionen yderligere. Derudover kan designs, der giver mulighed for selvsmøring eller inkluderer riller til at fordele smøremiddel mere effektivt, blive mere almindelige.
Forbedrede fremstillingsprocesser
Fremtiden for fremstilling af bimetalkompositlejer vil sandsynligvis også drage fordel af fremskridt inden for additiv fremstilling (3D-print) og præcisionsstøbning. Disse teknologier kunne give mulighed for at skabe mere komplekse lejedesigns med mere præcise tolerancer, hvilket i sidste ende forbedrer ydeevnen og reducerer materialespild.
Derudover, efterhånden som automatisering og robotteknologi fortsætter med at forbedres, kan effektiviteten af lejeproduktion øges, hvilket fører til reducerede omkostninger og hurtigere leveringstider. Disse fremskridt kan gøre højtydende lejer mere overkommelige og tilgængelige for en bredere vifte af industrier.
Casestudier
10.1 Casestudie 1: Anvendelse til bilindustrien
Detaljeret eksempel på bimetallejer i en motor
Bimetal komposit lejer er almindeligt anvendt i bilmotorer på grund af deres evne til at modstå høje belastninger og reducere friktion. I dette casestudie vil vi undersøge, hvilken rolle bimetalkompositlejer spiller i krumtapakslen og plejlstangen på en forbrændingsmotor.
Baggrund
Krumtapakslen og plejlstangen er to kritiske komponenter i motorens drivlinje. De oplever høje mekaniske belastninger, mens motoren kører, hvor krumtapakslen udsættes for cykliske belastninger fra stemplerne, og plejlstangen overfører disse kræfter til krumtapakslen. Lejerne, der anvendes i disse komponenter, skal derfor være i stand til at modstå ekstreme kræfter og samtidig minimere friktion og slid.
Udfordringer
Den primære udfordring for disse lejer er at håndtere det intense tryk og friktion under motordrift. Traditionelle lejer slides ofte hurtigt, især under de høje hastigheder og temperaturer, der er typiske i motormiljøer. Dette kan resultere i dyr vedligeholdelse og reduceret motorydelse.
Løsning
Bimetal komposit lejer, især stål-backed bronze lejer, tilbyder den nødvendige styrke og holdbarhed til disse højspændingskomponenter. Stålbagsiden giver den nødvendige strukturelle støtte, mens bronzebærende lag sikrer fremragende slidstyrke og friktionsreduktion. Denne kombination forlænger lejernes levetid betydeligt, reducerer risikoen for fejl og forbedrer motorens generelle ydeevne.
Resultater
Brug af bimetalkompositlejer i krumtapakslen og plejlstangen har resulteret i forbedret motoreffektivitet, reduceret brændstofforbrug og forbedret motorens samlede levetid. Lejernes evne til at reducere friktionen har også ført til jævnere motordrift, hvilket resulterer i mindre varmeudvikling og en mere støjsvag kørsel for køretøjet.
10.2 Casestudie 2: Industriel anvendelse
Detaljeret eksempel på bimetallejer i tunge maskiner
Tungt maskineri, der bruges i byggeri og minedrift, fungerer i nogle af de mest udfordrende miljøer. Disse maskiner er udsat for ekstreme belastninger, snavs, støv og høje vibrationsniveauer. Under sådanne krævende forhold er ydeevnen og holdbarheden af lejer afgørende for at bevare maskinens funktionalitet og minimere nedetid.
Baggrund
I en minedrift bruges store gravemaskiner til at grave og flytte jord i åbne miner. Udstyret inkluderer en roterende skovl og en bom, som er understøttet af kraftige lejer. Disse lejer oplever høje radiale og aksiale belastninger samt udsættelse for snavs, støv og fugt, hvilket kan fremskynde slid og føre til hyppige lejefejl.
Udfordringer
Det barske driftsmiljø kombineret med konstant bevægelse og tunge belastninger udgør en væsentlig udfordring for lejematerialer. I denne applikation skal lejer ikke kun klare det ekstreme tryk, men også modstå forurening fra snavs og vand, som kan føre til rust og korrosion, hvis de ikke beskyttes ordentligt.
Løsning
Stålstøttede bronzelejer blev valgt til denne applikation på grund af deres fremragende slidstyrke og evne til at håndtere høje radiale belastninger. Derudover giver bronzelaget god korrosionsbestandighed, hvilket er afgørende for at beskytte lejerne mod elementerne i minemiljøet. For yderligere at forbedre ydeevnen blev der indarbejdet smøreriller i lejedesignet for at sikre en kontinuerlig tilførsel af smøremiddel, selv under støvede og højtryksforhold.
Resultater
Brugen af bimetalkompositlejer i dette minemaskineri resulterede i reducerede nedetid og vedligeholdelsesomkostninger. Lejerne var i stand til at modstå de tunge belastninger og ekstreme forhold, med væsentligt mindre slid end traditionelle lejer. Smørerillerne sikrede, at lejerne fortsatte med at fungere jævnt, selv i tilstedeværelse af snavs og fugt, hvilket forlængede deres levetid.
Konklusion
11.1 Sammenfatning af nøglepunkter
Bimetal kompositlejer tilbyder en kraftfuld løsning til højtydende applikationer på tværs af en række industrier. Ved at kombinere stålets styrke med slidstyrken og smøreegenskaberne af blødere metaller som bronze eller aluminium, giver disse lejer fremragende holdbarhed, høj belastningskapacitet og modstandsdygtighed over for træthed. Nogle af de vigtigste fordele ved bimetal kompositlejer inkluderer:
Høj belastningskapacitet : Stålbagsiden giver den nødvendige styrke til at understøtte tunge belastninger, mens lejelaget håndterer friktion og slidstyrke.
Slidstyrke : Lejematerialets sammensætning, ofte bronze eller aluminium, giver overlegen slidstyrke, selv i udfordrende miljøer.
Korrosionsbestandighed : Bimetalkompositlejer er ofte designet med materialer, der modstår korrosion, hvilket gør dem ideelle til brug i miljøer, hvor eksponering for fugt eller kemikalier er et problem.
Træthedsstyrke : Disse lejer er designet til at håndtere gentagne belastninger uden fejl, hvilket gør dem velegnede til krævende, langvarig brug.
Bimetal kompositlejer er meget udbredt i bilindustrien, industri og rumfartsapplikationer, hvilket bidrager til maskiners og køretøjers levetid og effektivitet.
11.2 Afsluttende tanker
Når du vælger et leje til en specifik anvendelse, er det vigtigt at tage hensyn til miljøfaktorer, belastningskrav og ønsket levetid for komponenten. Bimetal kompositlejer tilbyder en balance mellem styrke, holdbarhed og slidstyrke, hvilket gør dem til et solidt valg til en lang række industrier. Det er dog vigtigt at være opmærksom på potentialet for korrosion i visse miljøer og kompleksiteten af deres fremstillingsprocesser.
Efterhånden som industrier fortsætter med at udvikle sig, ser fremtiden for bimetalkompositlejer lovende ud, med fremskridt inden for materialer, belægninger og fremstillingsprocesser, der fører til mere effektive, omkostningseffektive og højtydende produkter. Den fortsatte udvikling af nye legeringer og integrationen af avancerede fremstillingsteknikker vil sandsynligvis yderligere forbedre mulighederne for bimetalkompositlejer, hvilket gør dem endnu mere velegnede til en række krævende applikationer.
Afslutningsvis kræver valg af det rigtige bimetalkompositleje til din anvendelse en grundig forståelse af driftsbetingelserne og materialeegenskaberne. Med korrekt installation, vedligeholdelse og smøring kan bimetalkompositlejer tilbyde forlænget levetid og pålidelig ydeevne, hvilket reducerer behovet for hyppige udskiftninger og minimerer nedetiden.
